Osiguravanje sigurnosti uVisok{0}}naponske LED trake bez drajvera: Izolacija i projektiranje konstrukcija
Usvajanje LED traka visokog{0}}napona (110V/220V AC) bez drajvera, kao što su one koje koriste SMD2835 LED diode, nudi značajne prednosti u jednostavnoj instalaciji i-osvjetljenju na velike udaljenosti. Međutim, korištenje izmjenične struje na opasnim razinama napona izravno na savitljivoj traci zahtijeva rigorozne sigurnosne mjere kako bi se spriječio strujni udar, posebno tijekom rezanja, povezivanja i rukovanja. Stoga su korišteni specifični izolacijski materijali i konstrukcijski dizajni kritični i višestrani, tvoreći sveobuhvatan sigurnosni sustav.
1. Više-sustav izolacije
Primarna obrana od strujnog udara je robustan, više{0}}slojni izolacijski omotač koji oblaže cijelu tiskanu ploču (PCB) i vodljive elemente.
Dvo-slojna PVC jakna:Većina-kvalitetnih traka koristi advostruka-izolacijaPVC rukavac. Unutarnji sloj je formuliran za visoku dielektričnu čvrstoću, izravno izolirajući vodiče pod naponom. Vanjski sloj dizajniran je za izdržljivost, pružajući otpornost na habanje, udarce, UV zračenje (za vanjsku upotrebu) i kemikalije. Ovaj dvo{3}}slojni pristup osigurava da unutarnji sloj ostane netaknut kao pouzdana barijera, ako se vanjski sloj ogrebe ili zasječe tijekom instalacije. Sam PVC materijal obično je -otporan na vatru (zadovoljava standarde poput UL94 V-0) kako bi se spriječilo širenje plamena.

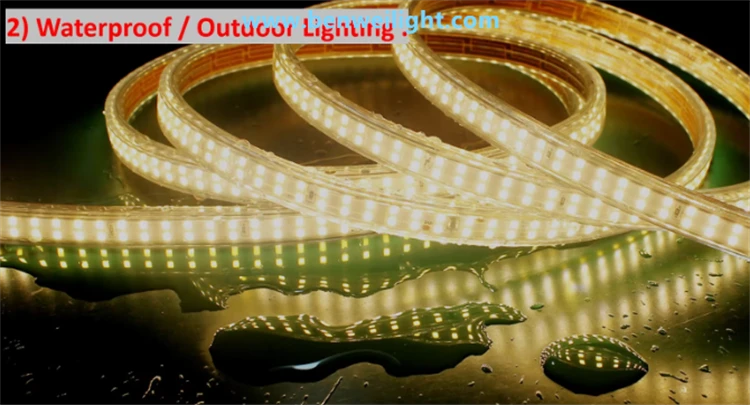

Zalivanje ili kapsuliranje (za trake s oznakom IP):Za IP65, IP67 ili više ocjene, traka se podvrgava postupku zalivanja. Nakon što su LED diode montirane na tiskanu ploču i postavljena početna čahura, cijeli sklop je ispunjensilikonski gel ili epoksi smola. Ovaj materijal potpuno oblaže svaku komponentu-LED dioda, otpornika i cijele duljine bakrenih vodiča. Uklanja sve zračne džepove, sprječava prodor vlage i pruža iznimnu razinu električne izolacije. Čak i ako je vanjski omotač ugrožen, smjesa za posuđe djeluje kao vodonepropusna i izolacijska barijera.
2. Temelj: Tiskana pločica (PCB)
Sam dizajn PCB-a temeljni je dio sigurnosne strategije.
Zadebljani laminat presvučen bakrom (CCL):Osnovni materijal je FR-4 podloga od stakloplastike presvučena azadebljani sloj bakra(npr. 2-4 oz u usporedbi sa standardnom 1 oz). Ovo ima dvije svrhe: prvo, smanjuje električni otpor, minimizira pad napona tijekom dugih vožnji i stvaranje topline (izvor degradacije izolacije); drugo, pruža veću mehaničku stabilnost, smanjujući rizik od pucanja tijekom savijanja ili ugradnje.
Široki razmak i raspored:Raspored strujnog kruga je dizajniran sapovećane puzne staze i zračne udaljenostiizmeđu AC vodova. To sprječava mogućnost stvaranja luka preko vodiča, što je kritično kada se traka reže, otkrivajući poprečni-presjek.
3. Sigurnost pri rezanju i spajanju: Projektirane značajke
Najopasniji trenuci događaju se kada se traka reže ili spaja. Proizvođači to rješavaju integriranim značajkama dizajna.
Prethodno-definirane točke rezanja:Trake su označene u preciznim intervalima (npr. svakih 5 ili 10 LED dioda) koji odgovaraju točki u ciklusu izmjenične struje gdje je krug siguran za prekidanje. Na tim su točkama bakreni jastučići dizajnirani da budu izolirani od glavnog voda nakon rezanja.
Izolirani, zatvoreni konektori:Vlasnički pin konektori nisu samo za električni kontakt; dizajnirani su kaoizolirana kućišta. Visoko{1}}kvalitetni konektori imaju potpuno zatvorena plastična tijela koja škljocnu preko odrezanog kraja trake, štiteći izložene bakrene jastučiće i osiguravajući rasterećenje. Za vodootporne verzije, ovi priključci uključuju silikonske brtve i brtvene kapice, održavajući IP ocjenu na mjestu spajanja.
Izolirane završne kapice:Nakon rezanja, svaki neiskorišteni kraj mora biti sigurno zatvoren.PVC ili silikonske završne kapiceisporučuju se, koji se guraju na traku i često učvršćuju ljepilom ili trenjem. Ove kapice su dizajnirane da izdrže radni napon, sprječavajući slučajni kontakt.
4. Dodatne zaštitne komponente
Osim fizičkih materijala, ugrađene su električne sigurnosne značajke.
U-linijski osigurači:Neki dizajni uključuju mali osigurač-korisnički zamjenjiv unutar utikača. Ovo štiti od prekomjerne struje i mogućih kratkih spojeva.
Prelivanje na čepovima:Utikač za izmjeničnu struju je jako izliven, što znači da je ulazna točka kabela okružena debelim slojem plastike, sprječavajući da se žice olabave i izlože.
Zaključak: Sustav redundantnosti
Sigurnost visokonaponskih LED traka-ne ovisi o jednoj značajki, već oredundantni, više{0}}slojni sustav. Kombinacija izdržljivog dvoslojnog-slojnog PVC plašta, stabilnog zadebljanog PCB-a, kompletnog vodootpornog poklopca i posebno dizajniranih izoliranih konektora i završnih kapica stvara robusnu barijeru između korisnika i opasnog napona unutar. Ovaj sveobuhvatan pristup omogućuje pouzdanu ugradnju i rukovanje ovim praktičnim rješenjima za rasvjetu, pod uvjetom da se instalateri strogo pridržavaju smjernica proizvođača, koriste navedene dodatke i uvijek isključuju napajanje prije izvođenja bilo kakvih postupaka rezanja ili povezivanja. U konačnici, ova filozofija dizajna osigurava da je sigurnost integralna značajka, a ne naknadna misao.
