Razumijevanje šuntiranih i ne{0}}šuntiranih utičnica: opsežan vodič
Temeljni aspekt električnih instalacija sustava rasvjete uključuje odabir odgovarajuće vrste utičnice. Razlika između šuntiranih i ne-šuntiranih utičnica predstavlja ključnu točku odlučivanja koja izravno utječe na funkcionalnost, sigurnost i kompatibilnost sustava. Ovaj vodič daje detaljna objašnjenja o ovim vrstama utičnica, njihovim radnim karakteristikama i odgovarajućim scenarijima primjene.
Osnovne definicije
Šantirane utičniceimaju interno povezane električne kontakte koji stvaraju jedinstveni put za električnu struju. Ova konfiguracija omogućuje da struja teče duž jedne staze od izvora struje, kroz utičnicu, a zatim do obje igle žarulje istovremeno. U osnovi, ranžirane utičnice primaju električnu energiju kroz jedan set žica i distribuiraju je kroz dvije interne kontaktne točke. Za pojednostavljeno razumijevanje, konceptualizirajte šantirane utičnice kao interno "povezane".
Ne{0}}utičnice s ranžiranjemodržavajte potpuno odvojene električne kontakte s pojedinačnim ulaznim točkama za spajanje ožičenja. Ova arhitektura
osigurava dva neovisna puta za električnu struju koja putuje do iglica svjetiljke. Za razliku od svojih paralelnih parnjaka, ne-ranžirane utičnice isporučuju napon svakom kontaktu kroz odvojene vodove bez unutarnjeg međusobnog povezivanja. U mnemotehničke svrhe, smatrajte ne-šuntirane utičnice interno "nepovezanima".
Tehnička diferencijacija i scenariji primjene
Operativna razlika između ovih vrsta utičnica diktira njihove specifične primjene:
Šantirane utičnice prvenstveno služe sustavima u kojima se distribucija energije na oba kontakta svjetiljke događa jednoliko. Oni se obično implementiraju u konfiguracijama balasta s trenutnim-pokretanjem gdje unutarnja veza olakšava istodobnu isporuku energije na oba kraja linearnih svjetiljki. Dizajn integriranog kontakta pojednostavljuje zahtjeve ožičenja smanjenjem priključnih točaka.
Ne-šuntirane utičnice nalaze svoju bitnu primjenu u scenarijima koji zahtijevaju neovisno usmjeravanje napajanja za odvajanje kontakata. Oni su obavezni za sustave balasta s brzim-pokretanjem i programiranim{3}}pokretanjem gdje različite staze ožičenja omogućuju sekvencijalno predgrijavanje niti žarulje prije paljenja. Ovo neovisno održavanje strujnog kruga pokazalo se ključnim za aplikacije kojima je prioritet produženi vijek trajanja žarulje i smanjeno opterećenje komponenti.
Razmatranja moderne LED diode
Prijelaz na LED tehnologiju uveo je dodatna razmatranja pri odabiru utičnica:

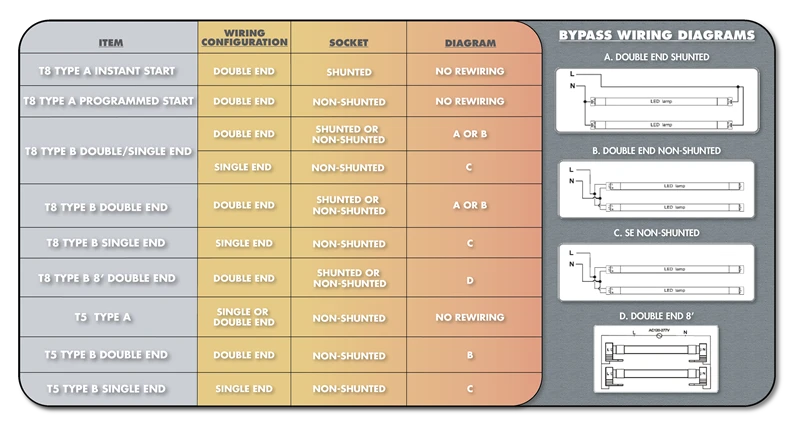

Kada zamjenjujete tradicionalne fluorescentne cijevi s izravnim-žičanim LED premosnim žaruljama, ne-usklađene utičnice postaju imperativ. Ove instalacije zahtijevaju održavanje odvojenih električnih putova kako bi se prilagodila unutarnja konfiguracija upravljačkog programa LED svjetiljke. Nezavisni kontakti u utičnicama koje nisu -usmjerene omogućuju ispravan rad LED cijevi dizajniranih za rad bez vanjskih prigušnica.
Za zamjenske LED diode koje održavaju postojeće balastne sustave, spojene utičnice mogu ostati prikladne ovisno o specifičnoj kompatibilnosti balast-LED cijevi. Međutim, trendovi u industriji sve više favoriziraju balast-zaobilazne LED instalacije zbog njihove poboljšane energetske učinkovitosti i smanjenih zahtjeva za održavanjem, čineći ne-šuntirane utičnice prevladavajućim izborom za projekte modernizacije.
Smjernice za odabir i sigurnosna razmatranja
Pravilna identifikacija vrsta utičnica uključuje vizualni pregled konfiguracije kontakata. Raširene utičnice prikazuju metalne mostove koji povezuju kontaktne točke, dok ne-ranžirane utičnice pokazuju potpuno odvojene kontakte s različitim priključnim terminalima.
Kritična sigurnosna napomena: Implementacija šuntiranih utičnica u aplikacijama koje zahtijevaju konfiguracije koje nisu -s šuntom može izazvati kratke spojeve i potencijalne opasnosti od požara. Nasuprot tome, korištenje ne-šuntiranih utičnica gdje su specificirane šuntirane vrste može rezultirati kvarom sustava ili potpunim otkazom rada. Prije postavljanja uvijek provjerite specifikacije proizvođača za svjetiljke i utičnice.
Benwei dokumentacija proizvoda jasno ukazuje na zahtjeve kompatibilnosti utičnica za sve sustave rasvjete, osiguravajući informirani odabir i sigurnu implementaciju. Prilikom nadogradnje rasvjete ili novih instalacija, savjetovanje sa stručnjacima za elektrotehniku jamči odgovarajući odabir utičnica usklađenih sa specifičnim zahtjevima sustava i sigurnosnim standardima.
